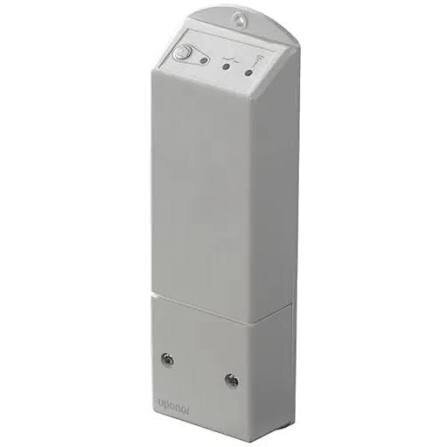

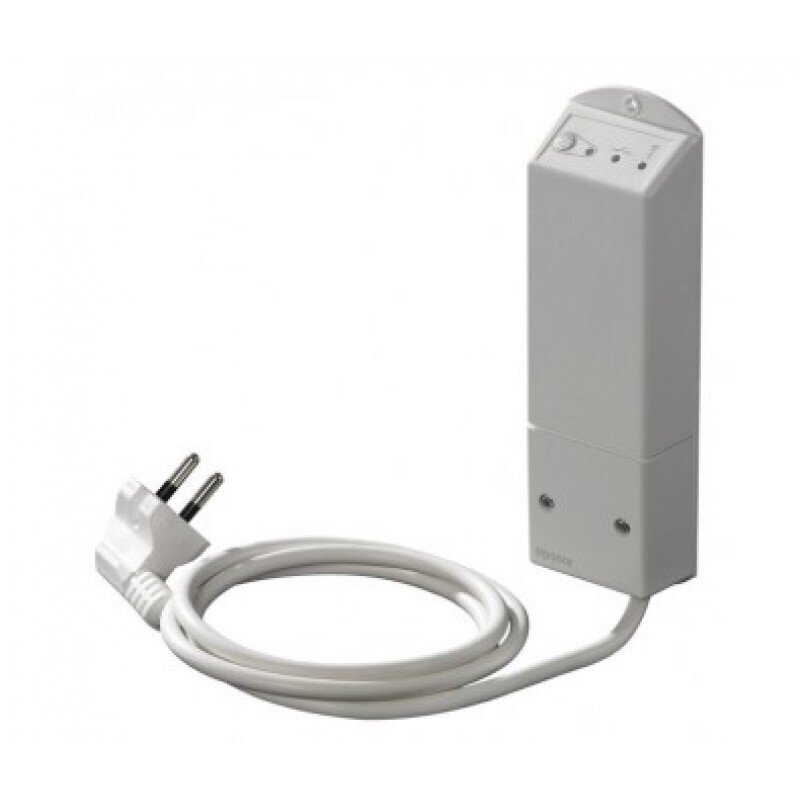

Rėlės modulis M-161

Uponor Smatrix Wave M-161 2X rėlių modulis – 1071673

Uponor Smatrix Wave M-161 2X – belaidis rėlių modulis, skirtas išplėsti Uponor Smatrix Wave / Wave Pulse sistemos valdymo galimybes. Modulis turi 2 nepriklausomas relines išvestis, kuriomis galima valdyti siurblį, šildymo ar vėsinimo perjungimą, šilumos arba vėsinimo šaltinį, taip pat kitą suderinamą įrangą.

Pagrindinės savybės:

• 2 relinės išvestys.
• Belaidis RF ryšys su suderinamu „Uponor Smatrix“ valdikliu.
• Relės gali būti naudojamos kaip potencialiai laisvi kontaktai arba tiesioginiam 230 V įrenginio valdymui.
• Maksimali relės apkrova – 230 V / 5 A.
• Skirtas siurblio, šildymo/vėsinimo perjungimo, šilumos ar vėsinimo šaltinio bei kitų įrenginių valdymui.
• Belaidžio ryšio veikimo atstumas – iki 30 m.
• IP30 apsaugos klasė.
• II apsaugos klasė.
• Baltos spalvos korpusas.
• Kam naudojamas M-161?

M-161 praverčia tada, kai „Smatrix“ sistemai reikia valdyti ne tik grindinio šildymo pavaras, bet ir papildomą įrangą.

Pavyzdžiui, viena relė gali būti naudojama cirkuliaciniam siurbliui, o kita – šildymo ir vėsinimo režimo perjungimui. Priklausomai nuo sistemos konfigūracijos, relės gali būti priskirtos ir kitiems valdymo poreikiams.

Belaidis ryšys

M-161 nėra įprastas laidinis relės modulis. Jis komunikuoja su suderinamu „Uponor Smatrix Wave“ valdikliu RF (radijo ryšiu).

Gamintojo kataloge nurodytas 868 MHz dažnis ir iki 30 m veikimo atstumas.

Tai leidžia modulį montuoti patogioje vietoje, nevedant specialaus valdymo kabelio iki pagrindinio „Smatrix“ valdiklio.

Relės išvestys

M-161 turi 2 atskiras reles. Jos gali būti naudojamos skirtingoms funkcijoms, pavyzdžiui:

• cirkuliacinio siurblio valdymui;
• šildymo / vėsinimo režimo perjungimui;
• šilumos šaltinio valdymui;
• vėsinimo šaltinio valdymui;
• sausinimo įrenginio valdymui;
• kitai suderinamai įrangai.

Maksimali kontaktų apkrova: 230 V / 5 A.

Suderinamumas

M-161 skirtas naudoti su Uponor Smatrix Wave ir suderinamais Smatrix Wave Pulse valdikliais. Prieš montuojant rekomenduojama patikrinti konkretaus valdiklio ir sistemos konfigūracijos suderinamumą.
